LD128ENM利達主機藍屏
北京億杰消防工程公司維修利達LD128ENM消防報警主機出現藍屏、無字符故障。
維修思路：

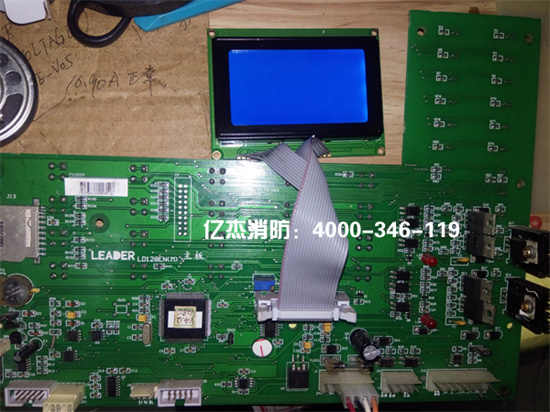

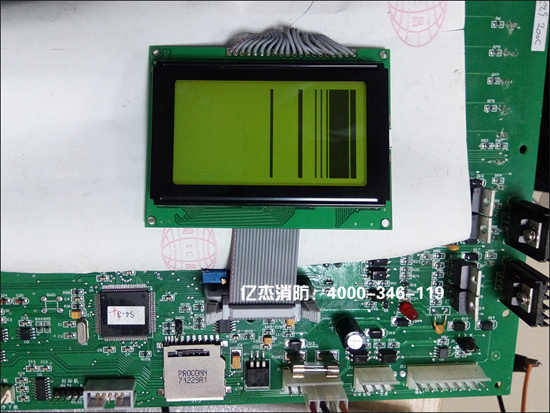

經北京億杰消防工程公司技術人員初步通電檢查，發現藍屏、無字符情況屬實。液晶屏背景面時而白屏、然后出現很多黑色線條、時而藍屏本著先易后難維修原則，北京億杰消防工程公司在做好安全措施后，首先更換液晶顯示屏。
遺憾的是，更換液晶屏后還是無法顯示字符，且原液晶屏調換其它機子測試，故障依舊，說明原液晶顯示屏確已損壞。
根據主板液晶顯示原理，北京億杰消防工程公司用示波器對液晶屏關鍵功能腳，如VDD VSS 供電、CS OE片選、RD讀寫信號端等進行了測試，后來發現沒有片選信號、和讀寫信號過來，這就說明主板單片機到這個顯示屏中間的”路徑“出現開路。
檢查所有排線、接觸良好，根據電路原理北京億杰消防工程公司采取縮小故障范圍反查詢技術策略，赫然發現單片機有些腳輸出波形雜亂，北京億杰消防公司的專家們對單片機的外圍又發現了異常壞件——緩沖器，該緩沖器主要作用是——將單片機輸出的IO信號、整形、放大——傳遞液晶顯示屏。
維修結果：
經

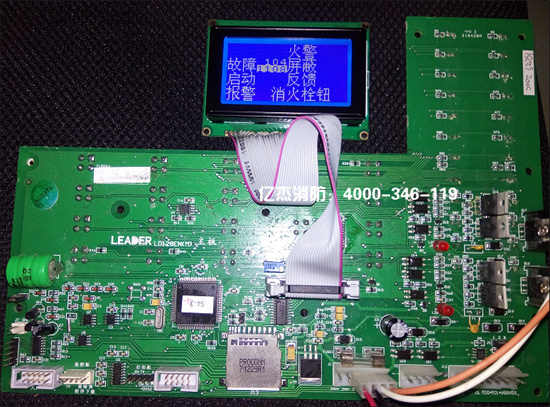

北京億杰消防維保公司現場安裝測試，故障修復，歡迎全國同行洽談合作。 熱線：4000-346-119
