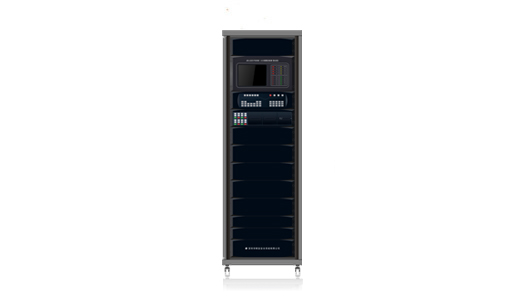

FS5060火災報警控制器
FS5060火災報警控制器（聯動型）可以組成大中型火災自動報警及消防聯動控制系統，采用大尺寸顯示器件，適用于寫字樓、酒店、醫院、會堂、展館、住宅、大型廠房等工業及民用建筑。
名 稱
火災報警控制器（聯動型）
火災報警控制器（聯動型）
檢測型號
JB－LGZ2－FS5060
JB－LTZ2－FS5060
安裝方式
立柜
琴臺
外形尺寸
1800×600×600 （單位：mm)
1365×600×1105 （單位：mm)
檢測標準
GB 4717－2005 《火災報警控制器》 GB 16806－2006 《消防聯動控制系統》
工作電源
AC 187V~242V / 50Hz
工作環境
-20℃~60℃ 10%~95%RH(不結露)
備電配置
每10個回路使用DC12V 17Ah電池2節
主電配置
每10個回路使用DC30V4A開關電源1個
液晶屏規格
800×600真彩色TFT液晶屏
總線參數
總線電壓： 18~28V, 驅動電流： 600mA
總線長度
總線1.5km（截面積≥1.5m㎡）
增加1級總線驅動器可延長2Km，*多增加2級總線驅動器
顯 示 盤
火災顯示盤FX02：RS485接口，可接收本機火警信息。*大30組，每組32臺。
火災顯示盤FX01：占用模塊地址，僅接收本回路火警信息
系統容量
*多連接50個回路，，每個回路*大可帶250點，總地址容量12500點
通過CAN接口可連接3個遠程回路單元，每個單元10個回路
打 印 機
微型熱敏打印機
控制輸出
含8點多線控制輸出，每點包括一路輸出及一路反饋。根據用戶需要可選配擴展至320點
32位工業級高性能CPU、運行高速、穩定、可靠
圖表型菜單和在線幫助功能、方便用戶使用
非破壞性總線信息仲裁技術
雙校驗和即時交互式校驗通訊技術
多址群集技術
自動ID識別技術
多種隔離通訊接口：RS485接口、RS232接口、CAN接口、多線聯動接口
采用電源全隔離和分布電源供電技術，提高系統可靠性
強大的總線過流、過壓和過載保護功能
中文輸入法、任一設備位置可中文描述、方便火警定位
強大的現場編程功能、調試開通快捷、方便
具有黑匣子功能：可記錄多達6500條事件，掉電不丟失
可安裝遠程回路系統，適應復雜建筑群的需要
分布智能系統架構，局部故障不影響系統工作
可監視，查看總線的電壓、電流、漏電流和信號波動，方便工程調試、總線故障分析及日常維護
高可靠的全數字總線通訊協議。
